民樂機械UPS-20ZT柴油機濕式混凝土噴射車您的不要錯過的廠家

發布時間：2022/8/27 游覽量2079

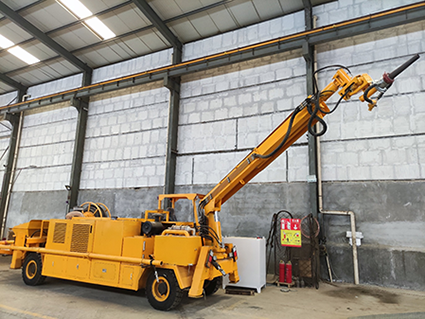

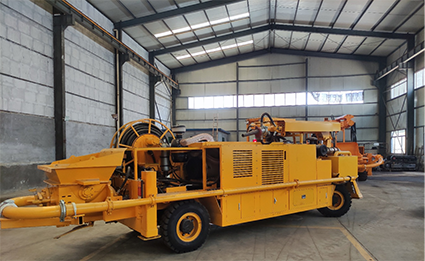

民樂機械設計并生產的UPS-20ZT柴油機濕式混凝土噴射車是結合國內外產品的優勢，不斷升級優化的一款先進、可靠、智能化的濕噴臺車，其功能全，適應范圍廣、性能穩定可靠、噴射能力大、作業效率高、噴射效果好、操控靈活方便、自行能力強。廣泛適用于隧道、涵洞、地鐵、邊坡等工程。
主要技術特點：
1.采用專用工程越野底盤，四輪驅動、四輪濕式制動、四輪轉向（斜行、向心、前輪、后輪四種轉向模式），機動性好，轉彎半徑小，適應于狹窄、復雜的井下路況。駕駛室視野開闊。采用意大利卡拉羅濕式制動車橋，行走采用靜液壓系統，閉式行走主泵和馬達。
2.機械手噴射范圍大，自由度多，遙控操作靈活，噴射平整度好，回彈少，噴射效率高、施工質量好，結構穩定，安全可靠，動作平穩。
3.速凝劑添加系統采用軟管泵，流量大、壽命長、可靠性好。可根據需要調節比例，外加劑的摻量和混凝土泵送輸量均可通過工控屏或遙控器實時監控和調節。
4.電氣系統可靠、耐用。元器件大多采用國內外進口產品，所有噴射操作均可在遙控器上由一人集中操作。采用無線遙控，方便靈活，標配液壓馬達驅動的電纜卷筒，進行電纜的收放。
5.正常噴射施工時由電動機驅動。電力中斷情況下也可以利用柴油機的動力使泵送系統短時工作、噴射機械手以較慢的速度實現收、放機械手等各種操作。

6.配有柴油機尾氣處理系統。

主要技術參數表

下表列出了正常使用條件下的主要部件技術參數及功能，廠方保留改變設計和技術的權利。

項目		單位	參數值
噴射能力		m³/h	20
混凝土zui大輸送距離（垂直/水平）		m	70/100
額定工作氣壓		MPa	0.5
耗氣量		m³/min	9
泵送混凝土的zui大壓力		MPa	7
泵送液壓系統工作壓力		MPa	28
分配閥液壓系統的工作壓力		MPa	16
料斗攪拌液壓系統的工作壓力		MPa	10
泵送混凝土骨料的粒徑		mm	≤25
塌落度		mm	120～180
混凝土缸（內徑×行程）		mm	∅160×800
外形尺寸（長×寬×高）		mm	7500x2220x2360（±20）
zui小轉彎半徑（內側/外側）		mm	5000/6900
zui小離地間隙		mm	260
zui大牽引力		kN	60
zui大靜制動力		KN	70
整機質量		㎏	9500
泵送次數	0MPa	次/min	0
	2MPa	次/min	22
	4MPa	次/min	21
	6MPa	次/min	19
噪聲	噴射機	dB(A)	≤85
	輸送泵	dB(A)	≤108
	司機耳旁	dB(A)	<90
	警聲	dB(A)	≥70

行走機構（雙向駕駛）	行走方式			—	靜液壓傳動、膠輪行走
	行走速度		高速擋	km/h	18
			低速擋	km/h	7
	前橋擺動角			(°)	7±1
	爬坡能力			(°)	±12
	制動距離			m	3
	信號燈能見距離			m	60
	柴油機	額定功率		kW	90
		額定轉速		r/min	2400
噴射臂	工作壓力			MPa	20
	工作流量			L/min	65
	俯仰角度			(°)	-30-60
	擺動角度			(°)	±120
	回轉角度			(°)	0-270
空壓機	規格			-	ERC2055L
	排氣量			m³/min	9.8
	排氣壓力			MPa	0.6
	溫控保護			℃	120
	壓力保護			MPa	0.65
液壓泵站	工作壓力			MPa	28
	工作流量			L/min	280
	油箱有效容積			L	320
	電動機	型號		-	LE3-225M-4
		額定功率		KW	45
		額定電流		A	84.8
		額定電壓		V	380
		額定轉速		r/min	1480

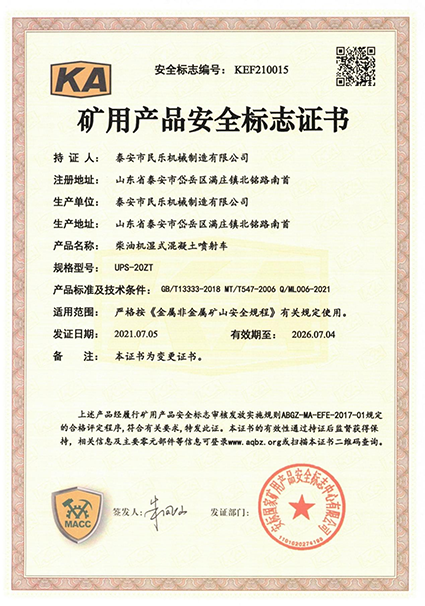

證書
