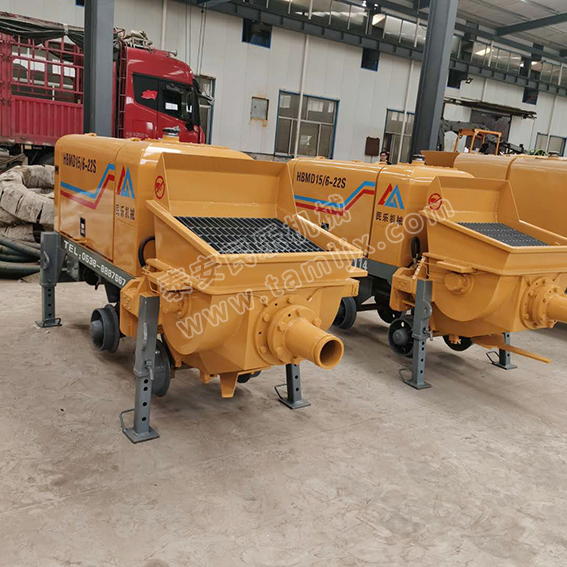

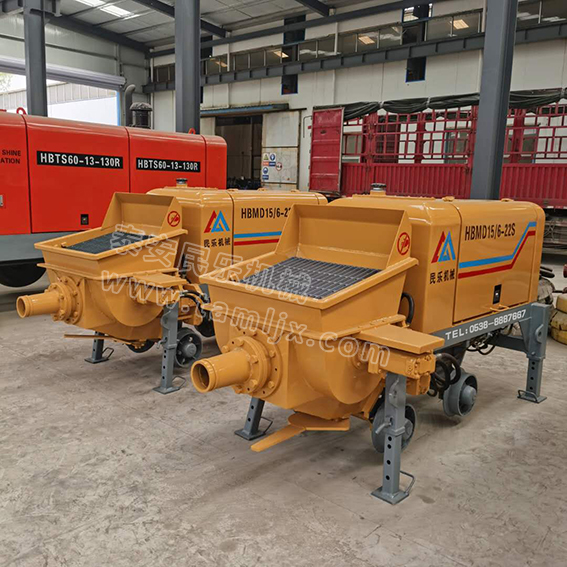

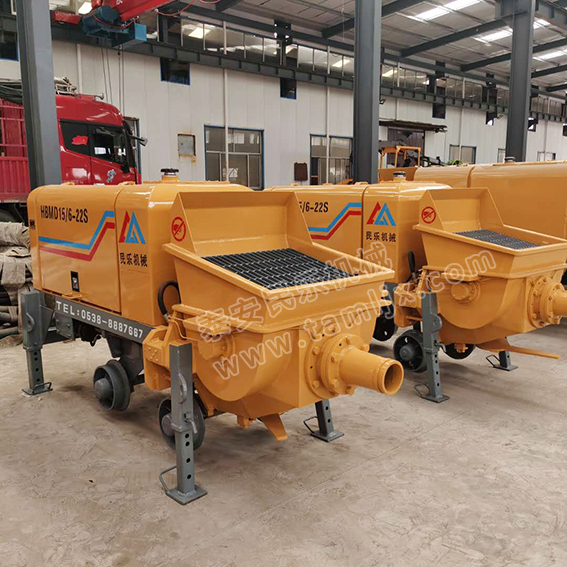

發貨至陜西有色煤業煤礦混凝土輸送泵
HBMD15/6-22S技術參數
|
項目
|
單位
|
參數
|
|
理論混凝土輸出量
|
m3/h
|
15
|
|
大理論泵送壓力
|
Mpa
|
6
|
|
分配閥形式
|
|
S管擺閥
|
|
輸送管內徑
|
mm
|
Ø124A
|
|
大理論輸送距離水平/垂直
|
m
|
250/70
|
|
混凝土缸徑/行程
|
mm
|
Ø140×575
|
|
料斗容積/上料高度
|
m3/mm
|
0.3/900
|
|
大骨料尺寸
|
mm
|
30
|
|
砼坍落度范圍
|
mm
|
120—230
|
|
主電機功率
|
kw
|
22
|
|
額定轉速
|
r/min
|
1480
|
|
電壓
|
v
|
380/660
|
|
油箱容積
|
L
|
130
|
|
清洗方式
|
|
高壓水洗
|
|
外形尺寸（長×寬×高）
|
mm
|
2700×1200×1250
|
|
質量（含油）
|
kg
|
1900
|
HBMD15/6-22S礦用混凝土泵
整機概況
HBMD15/6-22S為隔爆、全液壓型煤礦用混凝土泵，采用電機驅動，防爆類別為：****適用于煤礦井下工作環境。
主要特點：
1、性能穩定：HBMD15/6-22S采用全液壓驅動，換向沖擊小，閥組質量優良，維修方便。
2、結構緊湊：整機分為兩部分，方便運輸及安裝。主機和液壓站均可通過罐籠送入井下，適用于井下工作環境。
3、輸送壓力高，輸送距離遠：輸送距離可達600米。
4、質量可靠：核心部件均采用日本原裝進口元件，確保系統使用壽命和穩定可靠地運行。5、具有反泵功能：當發生短暫堵管現象時，能作為清理堵管的**種手段。
6、適用范圍廣：HBMD15/6-22S是使用于煤礦的防爆多用途泵，可用于多種礦用混凝土充填。
備注：可根據客戶要求選裝軌距600 mm、720 mm、900 mm礦車輪。
礦用混凝土泵型號說明：HBMD15/6-22S
HBM —————煤礦用井下混凝土泵
D ——————固定式
15 ——————理論輸送量m3/h
6——————泵送混凝土大壓力Mpa
22——————電機的功率
S ——————排料口形式—S管閥
該泵是我廠吸收和消化當前國內外混凝土泵的****技術，針對礦井混凝土施工諸多不便的條件，并結合長期混凝土泵的設計和制造經驗，同科研單位共同研制生產的具有高品味的創新產品，完全改寫了礦用混凝土泵無法整機下井的歷史，改變了以往井下混凝土施工采用人工多層倒運的傳統作業方式。
應用場合：
該泵除用于井下混凝土施工外（煤礦混凝土泵、金屬礦山混凝土泵、銅礦混凝土泵、混凝土泵、鐵礦混凝土泵、鋁礦混凝土泵、錫礦混凝土泵），還可用于鐵路及公路、橋涵、水電、礦山、高層建筑及國防等工程的混凝土施工。
熱烈慶祝我廠礦用混凝土輸送泵通過煤安安全標志證書（煤安編號：MEF110483、MEF110484、MEF110485）。目前公司成功研制出HBMD15/6-22S混凝土輸送泵、以下簡稱“15立方混凝土泵”，且在銷售市場俏銷的形勢下乘勝前進，又試機成功**款新型的高壓大輸送量混凝土輸送泵HBMD30/13-90S混凝土輸送泵、HBMD80/16-110S混凝土輸送泵，目前已成功申辦“煤安標志”，把產品推向市場。
本產品是根據煤礦井下硐室及巷道空間狹窄，設備須防爆的現實而設計，用途是將成品混凝土通過管道輸送到澆注地點。主要用于井下硐室及巷道的混凝土澆注工程，也可以用于其它工程的混凝土輸送和澆注作業。如橋涵、地面建筑等。
本產品開發研制借鑒了原制作15立方混凝土泵的成功經驗，大膽的對其進行了****的改型。延續了動力源為防爆電機、保留液壓控制和體積小便于搬運的顯著特點。把輸送能力由原來的每小時15立方提高到每小時30立方和80立方，泵送壓力由原來的6MPa提高到13Mpa和16Mpa，大大提高了輸送速度和輸送距離。
在制作過程中，我公司對產品的質量要求非常嚴格，做到專人專項負責，對外購件采取不合格不進車間，加工件不合格不入庫的嚴格管理。裝配人員須經過專門的技術培訓，合格后方能上崗作業。這些，都為產品日后推向市場做好了充分的準備。
